يعد تحسين تصميم الأنابيب المصنوعة من الفولاذ المقاوم للصدأ لتطبيق معين عملية متعددة الأوجه تتطلب فهمًا عميقًا لكل من متطلبات التطبيق والخصائص الفريدة للفولاذ المقاوم للصدأ. بصفتي مورد أنبوب من الفولاذ المقاوم للصدأ على شكل حرف U ، كان لي شرف العمل في مشاريع مختلفة ، ولكل منها مجموعة من التحديات والفرص الخاصة بها. في منشور المدونة هذا ، سأشارك بعض الأفكار حول كيفية التعامل مع عملية التحسين هذه بفعالية.
فهم التطبيق المحدد
تتمثل الخطوة الأولى في تحسين تصميم أنابيب الفولاذ المقاوم للصدأ على شكل U هي أن يكون لها فهم واضح للتطبيق المحدد. التطبيقات المختلفة لها متطلبات مختلفة من حيث درجة الحرارة والضغط ونوع السائل ومعدل التدفق. على سبيل المثال ، في تطبيق المبادل الحراري ، تحتاج الأنابيب إلى توصيل حراري عالي لضمان نقل الحرارة الفعال. من ناحية أخرى ، في تطبيق المعالجة الكيميائية ، يجب أن تكون الأنابيب مقاومة للتآكل من المواد الكيميائية المعنية.
دعونا نلقي نظرة فاحصة على بعض التطبيقات الشائعة ومتطلباتها:

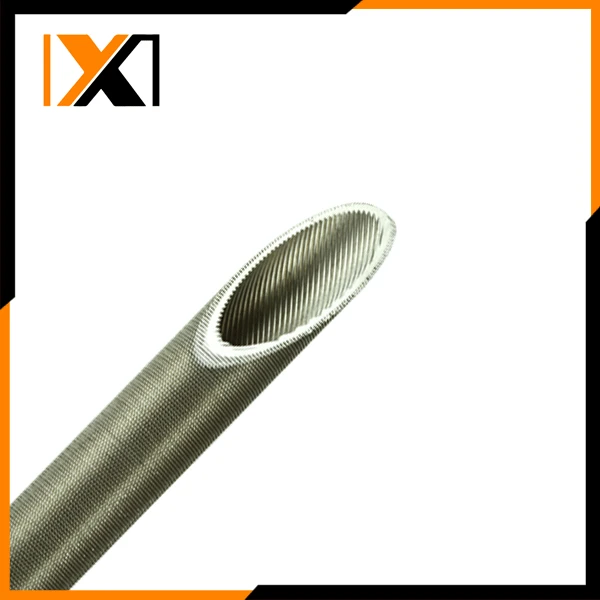

- المبادلات الحرارية: تستخدم المبادلات الحرارية على نطاق واسع في مختلف الصناعات ، مثل توليد الطاقة ، والمعالجة الكيميائية ، وأنظمة HVAC. في مبادل حراري ، يتم استخدام الأنابيب على شكل حرف U لنقل الحرارة بين سائقين. يجب تحسين تصميم الأنابيب لزيادة معامل نقل الحرارة مع تقليل انخفاض الضغط. يمكن تحقيق ذلك عن طريق اختيار قطر الأنبوب الأيمن وسمك الجدار والتشطيب السطحي. لمزيد من المعلومات حول أنابيب عالية الأداء للمبادلات الحرارية ، يمكنك زيارةأنبوب تكثيف عالية الأداء من الفولاذ المقاوم للصدأصفحة.
- المبخرون: يتم استخدام المبخرات لتحويل سائل إلى بخار. في مبخر غليان حمام السباحة ، يتم غمر الأنابيب على شكل حرف U في تجمع سائل ، ويتم نقل الحرارة من الأنابيب إلى السائل ، مما يتسبب في غليانها. يجب تحسين تصميم الأنابيب لتعزيز معامل نقل الحرارة المغلي. يمكن تحقيق ذلك باستخدام أنابيب مع معالجة سطحية خاصة ، مثل الفواصل الدقيقة أو الطلاء المسامي. يمكنك العثور على مزيد من التفاصيل حولحمام السباحة الفولاذ المقاوم للصدأ الغليان أنبوب 1على موقعنا.
- أنظمة التبريد: تستخدم أنظمة التبريد أنابيب على شكل حرف U لنقل الحرارة بين المبرد والبيئة المحيطة. يجب تحسين تصميم الأنابيب لضمان نقل الحرارة الفعال وتقليل استهلاك الطاقة للنظام. يمكن تحقيق ذلك باستخدام الأنابيب ذات الموصلية الحرارية العالية ومقاومة منخفضة لتدفق السوائل. ملكناأنبوب مزود بالفولاذ المقاوم للصدأهو خيار رائع لتطبيقات التبريد.
اختيار المواد
يعد اختيار مادة الفولاذ المقاوم للصدأ أمرًا بالغ الأهمية في تحسين تصميم الأنابيب على شكل حرف U. درجات مختلفة من الفولاذ المقاوم للصدأ لها خصائص مختلفة ، مثل مقاومة التآكل ، والقوة الميكانيكية ، والتوصيل الحراري. يعتمد اختيار المادة على متطلبات التطبيق المحددة.
- مقاومة التآكل: في التطبيقات التي تتعرض فيها الأنابيب للسوائل أو البيئات المسببة للتآكل ، من المهم اختيار درجة الفولاذ المقاوم للصدأ مع مقاومة تآكل عالية. على سبيل المثال ، في مصنع المعالجة الكيميائية ، تستخدم أنابيب مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي ، مثل 304 و 316 ، بشكل شائع بسبب مقاومتها الممتازة لمجموعة واسعة من المواد الكيميائية.
- القوة الميكانيكية: تعتبر القوة الميكانيكية للفولاذ المقاوم للصدأ أيضًا اعتبارًا مهمًا ، خاصة في التطبيقات التي تتعرض فيها الأنابيب لضغوط أو ضغوط عالية. يتمتع الفولاذ المقاوم للصدأ فيريتيك و martensitic عمومًا بقوة ميكانيكية أعلى من الفولاذ المقاوم للصدأ الأوستنيتي ، ولكن قد يكون لها مقاومة تآكل أقل.
- الموصلية الحرارية: في تطبيقات نقل الحرارة ، تعد الموصلية الحرارية للفولاذ المقاوم للصدأ عاملًا رئيسيًا. الفولاذ المقاوم للصدأ الأوستينيوي لديه الموصلية الحرارية منخفضة نسبيا مقارنة مع المعادن الأخرى ، مثل النحاس والألومنيوم. ومع ذلك ، من خلال اختيار تصميم الأنبوب الأيمن والمعالجة السطحية ، يمكن تحسين أداء نقل الحرارة.
معلمات تصميم أنبوب
بمجرد تحديد متطلبات التطبيق والمواد ، فإن الخطوة التالية هي تحسين معلمات تصميم الأنبوب. فيما يلي بعض معلمات التصميم الرئيسية التي يجب مراعاتها:
- قطر الأنبوب: يؤثر قطر الأنبوب على معامل نقل الحرارة وانخفاض الضغط. يؤدي قطر الأنبوب الأصغر عمومًا إلى ارتفاع معامل نقل الحرارة ولكن انخفاض ضغط أعلى. يجب تحديد قطر الأنبوب الأمثل بناءً على متطلبات التطبيق المحددة.
- سمك الجدار: يؤثر سماكة الجدار في الأنبوب على قوته الميكانيكية ومقاومة التآكل. يوفر سمك الجدار الأكثر سمكًا قوة ميكانيكية أعلى ومقاومة تآكل أفضل ، ولكنه يزيد أيضًا من التكلفة ويقلل من أداء نقل الحرارة.
- انحناء دائرة نصف قطرها: يعد نصف قطر الانحناء للأنبوب على شكل حرف U معلمة تصميم مهمة ، خاصة في التطبيقات التي تحتاج إلى تثبيتها في مساحة محدودة. يسمح نصف قطر الانحناء الأصغر بتصميم أكثر إحكاما ، لكنه قد يزيد أيضًا من انخفاض الضغط ويقلل من معدل التدفق.
- الانتهاء من السطح: يمكن أن يكون للتشطيب السطحي للأنبوب تأثير كبير على أداء نقل الحرارة. يقلل الانتهاء من السطح الأملس من الاحتكاك بين السائل وجدار الأنبوب ، مما يؤدي إلى انخفاض ضغط أقل. من ناحية أخرى ، يمكن أن يعزز الانتهاء من السطح الخام معامل نقل الحرارة عن طريق زيادة مساحة السطح المتاحة لنقل الحرارة.
عملية التصنيع
تلعب عملية تصنيع أنابيب الفولاذ المقاوم للصدأ على شكل حرف U أيضًا دورًا مهمًا في تحسين تصميمها. فيما يلي بعض عمليات التصنيع الرئيسية التي يجب مراعاتها:
- تشكيل أنبوب: تتضمن عملية تشكيل الأنبوب ثني الأنابيب المستقيمة في أنابيب على شكل حرف U. يجب التحكم بعناية في عملية الانحناء لضمان أن يكون للأنابيب نصف قطر الانحناء الصحيح والشكل. أي عيوب في عملية الانحناء ، مثل التجاعيد أو الشقوق ، يمكن أن تؤثر على أداء الأنابيب.
- اللحام: في بعض التطبيقات ، تحتاج الأنابيب على شكل حرف U إلى اللحام بمكونات أخرى ، مثل الرؤوس أو المشعبات. يجب اختيار عملية اللحام بعناية والتحكم فيها لضمان أن اللحامات لها جودة ونزاهة عالية. أي عيوب في عملية اللحام ، مثل المسامية أو عدم الانصهار ، يمكن أن تؤدي إلى تسرب أو إخفاقات.
- المعالجة السطحية: يمكن استخدام المعالجة السطحية للأنابيب لتعزيز أدائها. على سبيل المثال ، يمكن استخدام علاج التخميل لتحسين مقاومة التآكل من الفولاذ المقاوم للصدأ ، في حين يمكن استخدام المعالجة الحرارية لتحسين الخواص الميكانيكية للأنابيب.
الاختبار ومراقبة الجودة
بعد تصنيع الأنابيب ، يجب اختبارها لضمان تلبية متطلبات التصميم. فيما يلي بعض الاختبارات الرئيسية التي يجب تنفيذها:
- اختبار الضغط: يتم استخدام اختبار الضغط للتحقق من سلامة الأنابيب والتأكد من قدرتها على تحمل الضغط المحدد دون تسرب. يتم اختبار الأنابيب عادةً عند ضغط أعلى من ضغط التشغيل لضمان هامش أمان.
- اختبار التسرب: يتم استخدام اختبار التسرب للكشف عن أي تسرب في الأنابيب. هناك العديد من الطرق المتاحة لاختبار التسرب ، مثل اختبار الفقاعات ، واختبار طيف كتلة الهيليوم ، واختبار تحلل الضغط.
- اختبار غير التدمير: يمكن استخدام طرق الاختبار غير المدمرة ، مثل الاختبار بالموجات فوق الصوتية ، والاختبار الإشعاعي ، واختبار الجسيمات المغناطيسية ، للكشف عن أي عيوب داخلية في الأنابيب ، مثل الشقوق أو الفراغات.
خاتمة
يعد تحسين تصميم الأنابيب المصنوعة من الفولاذ المقاوم للصدأ لتطبيق معين عملية معقدة تتطلب فهمًا عميقًا لمتطلبات التطبيق وخصائص المواد وعملية التصنيع. باتباع الخطوات الموضحة في منشور المدونة هذا ، يمكنك التأكد من أن الأنابيب مصممة وتصنيعها لتلبية أعلى معايير الجودة والأداء.
إذا كنت مهتمًا بمعرفة المزيد عن أنابيبنا المصنوعة من الفولاذ المقاوم للصدأ أو تطبيق محدد يتطلب تصميمًا مخصصًا للأنبوب ، فلا تتردد في الاتصال بنا للتشاور. فريق الخبراء لدينا مستعد لمساعدتك في العثور على أفضل حل لاحتياجاتك.
مراجع
- Guntropera ، FP ، & Dewitt ، DP (2002). أساسيات الحرارة ونقل الكتلة. جون وايلي وأولاده.
- لجنة كتيب ASM. (1990). كتيب ASM: الخصائص والاختيار: مكاوي ، فولاذ ، وسبائك عالية الأداء. ASM International.
- أنابيب في المبادلات الحرارية - التصميم والتطبيقات. (اختصار الثاني). تم الاسترجاع من [عنوان URL على الويب]
